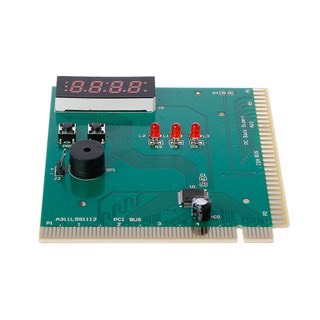

Card test Mainboard dùng cho main có khe cắm PCI (Xanh)

Giúp kỹ thuật xác định chuẩn xác lỗi do mainboard gây ra

Độ chính xác cao

Dùng cho main có khe cắm PCI

- Giúp kỹ thuật xác định chuẩn xác lỗi do mainboard gây ra- Độ chính xác cao

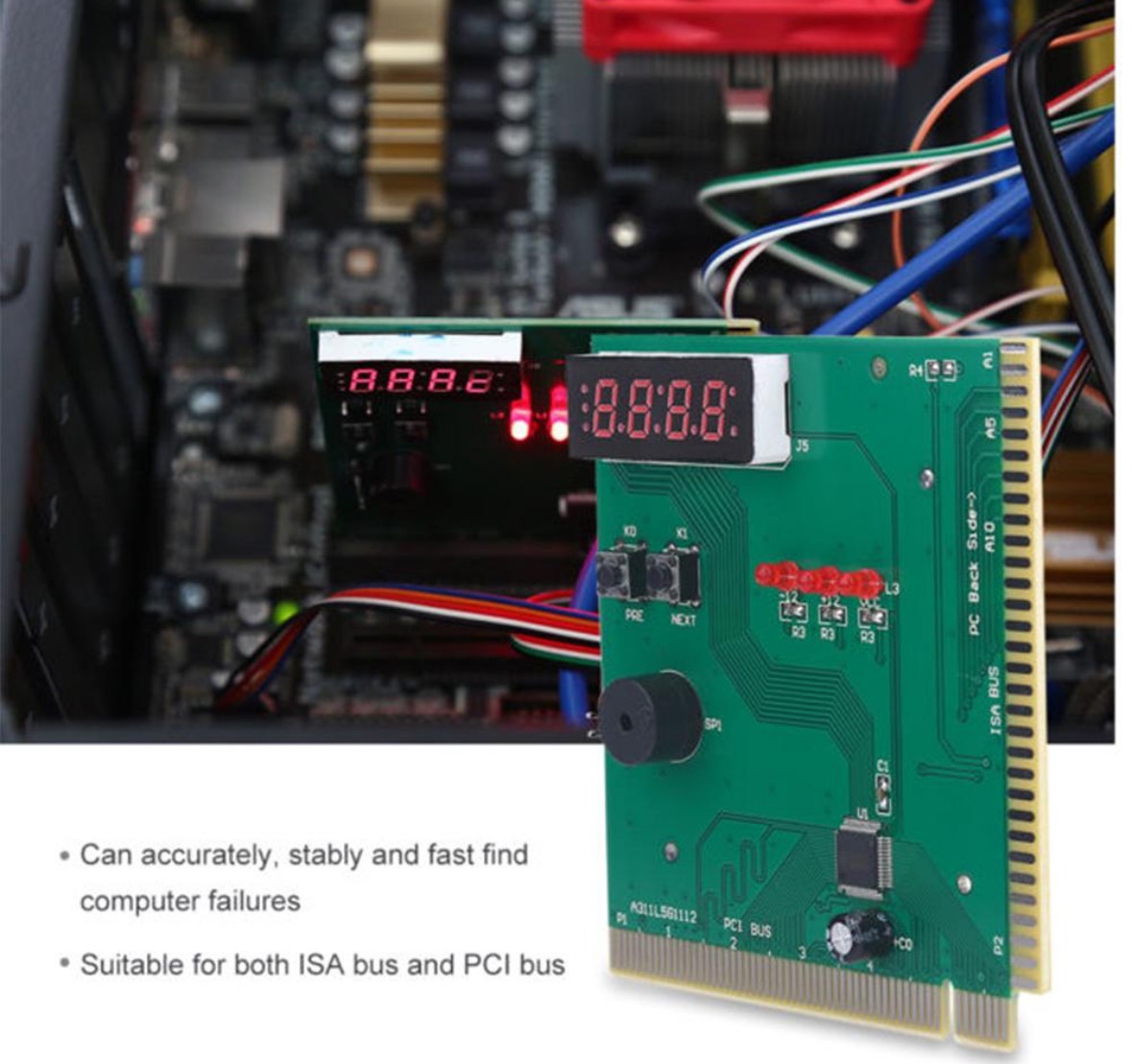

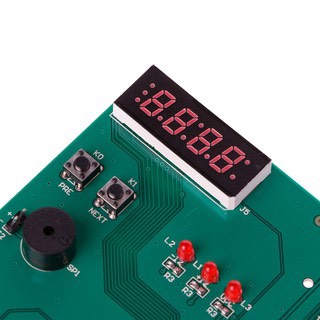

- Loại 4 đèn Quan sát Các led trên card test main:

- Các LED báo nguồn 5V, 12V, 3v3 thường là đầy đủ, chỉ thếu khi ta cắm card không tiếp xúc tốt mà thôi. <– Kết luận bộ nguồn ATX đủ. - LED CLK: phải sáng <– Có xung clock. Mất, bị mất xung CLK. Kết luận main hư.

- LED RST: khi bật máy sẽ sáng rồi tắt là OK. Nếu không sáng luôn hoặc sáng hòai –> Mất xung reset –> Main hư. Nếu nó sáng rồi tắt thì bấm thử nút reset nếu nó tiếp tục sáng rồi tắt thì xung reset đã OK. Quan sát các LED chức năng xong thì tiếp theo là theo dõi các LED 7 đoạn (LED hiện số):

- Nếu không hiện gì: Main + CPU chưa chạy, hoặc card test đểu không support. CPU tốt thì lỗi main.

- Nếu hiện ngay FF hoặc C0: vẫn như trên: Main + CPU chưa chạy, hoặc card test đểu không support. CPU tốt thì lỗi main.

- Nếu nhảy C0, C1 hoặc D0, D1: Lỗi này cũng do main và CPU chưa chạy, nhưng có thể do nguồn cấp cho CPU không ổn hoặc main không support CPU.

- Nếu card test báo lung tung (tắt mở lại thì báo lỗi khác) đa phần do lỗi BIOS hoặc card test đểu xuất code là Rác không có ý nghĩa gì. - Nếu card test báo 26: đa phần là do card test đểu nên hiện lỗi sai. Thường gặp ở main INTEL và GIGABYTE.

- Card test báo 05, D6, C5 (tùy lọai BIOS) thì lỗi là do chính BIOS.

- Card test báo 7F: main đã chạy, đã lên hình, màn hình đang dừng tại thông báo bấm F1 để tiếp tục. Nếu cắm bàn phím rồi, nhấn phím F1 thì card test sẽ nhảy tiếp và báo FF là coi như main OK. Nếu vẫn chưa lên hình thì lỗi là do VGA mà thôi.
